나의 "Chassis-less" 공법

조회 수: 1597, 2013-06-28 05:44:00(2013-06-27)

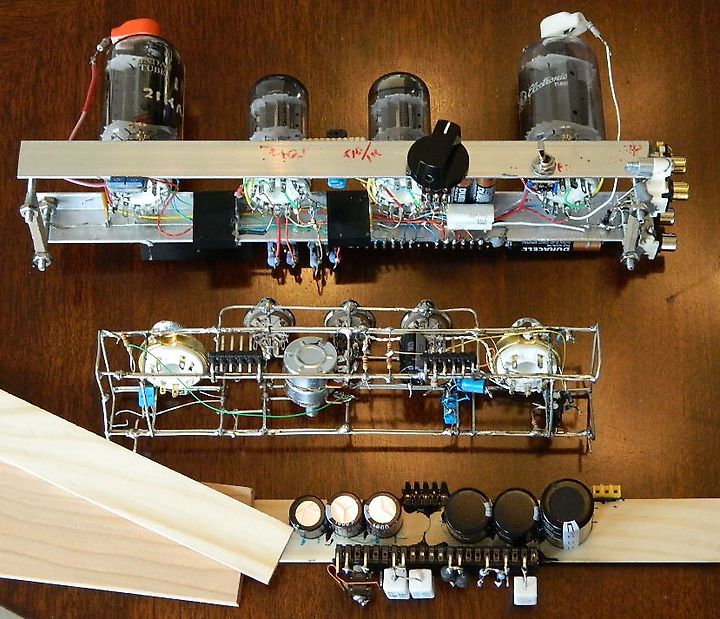

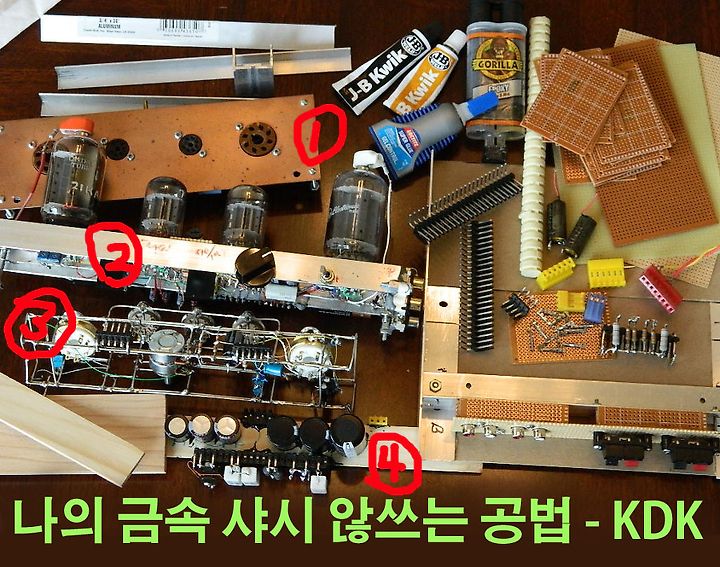

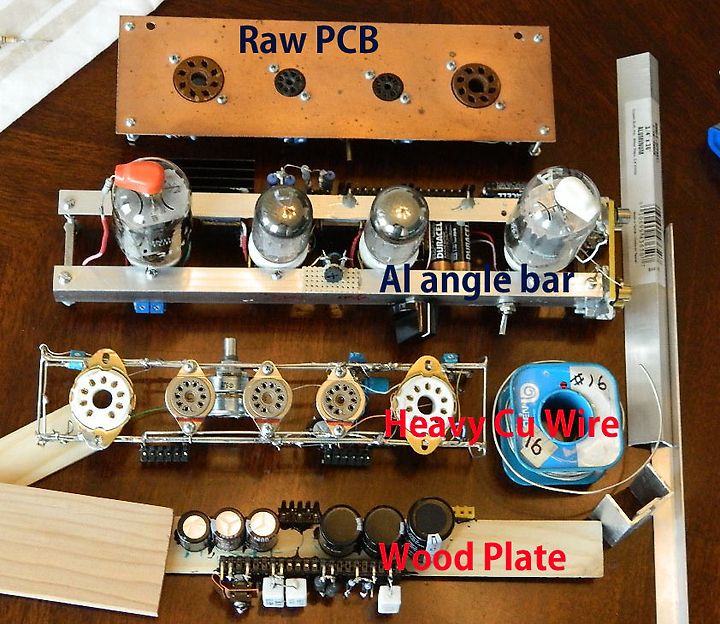

1) --양면 PCB 를 사용하면 접지선을 아무데서나 고정할수있습니다.

        ( 60Hz EI trans /choke filter 를 사용하면  문제가 생길수 있습니다)

2) "ㄱ"자  Aluminum 막대기 사용

3)  굵은 AWG#16 선으로만 만든 구조물 -- 고층건물 뼈대 만드는 방식

4)  얇은 나무판 (4-5mm)사용 -- 400V DC 이하이고 열이 안 나는 부품 조립 에 사용



특별히 설명을 안 해도 그림으로 알아 볼수 있슬겁니다.
