808 Amp 회로 설명
pwporo
2015. 8. 27. 04:01
글쓴 시간: 2010-02-07 13:47:42

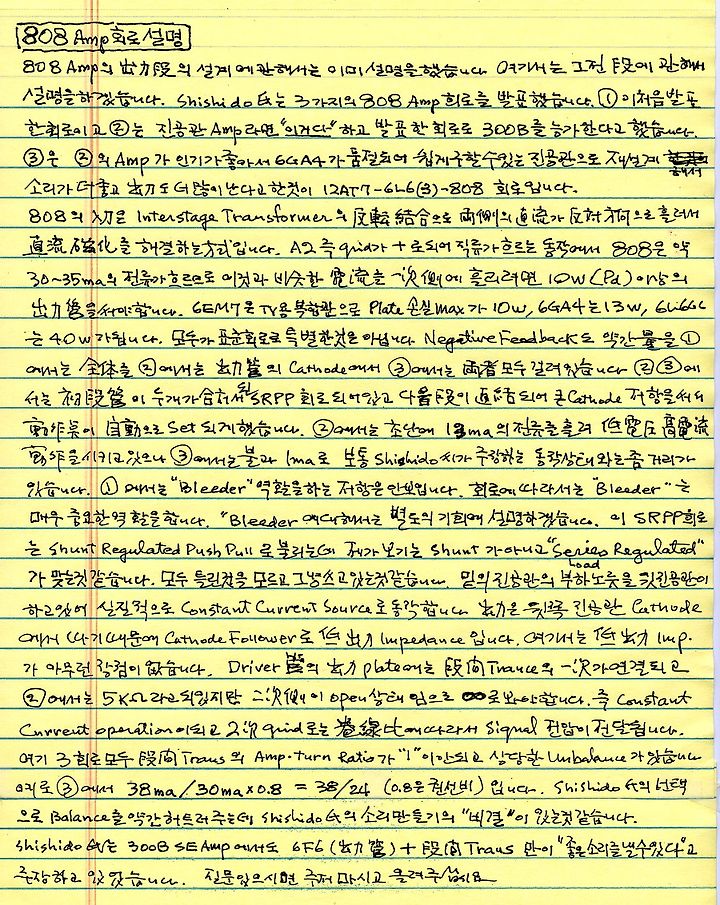

808 Amp 의 출력단은 이미 설명 했습니다 여기서는 Shishido 씨의 3가지 회로를 설명하겠습니다.

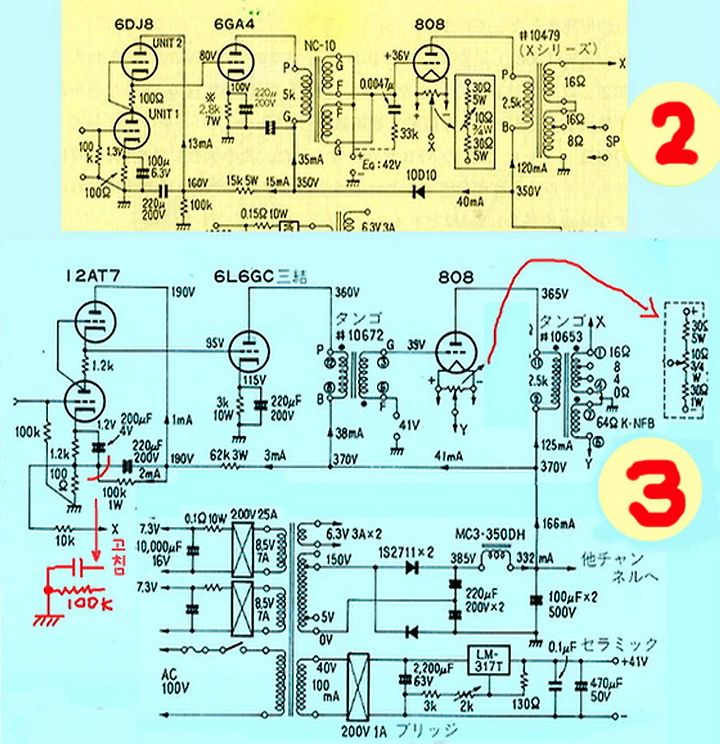

2), 3) 회로에서는 전원부는 재래식 설게를 벗어나서 능률이 높은 silicon rectifier로 만든 Voltage Doubler circuit를 쓰고 있습니다.
2) 회로에서 10D10 Diode 는 Decoupling 으로 쓰인것 같습니다.
