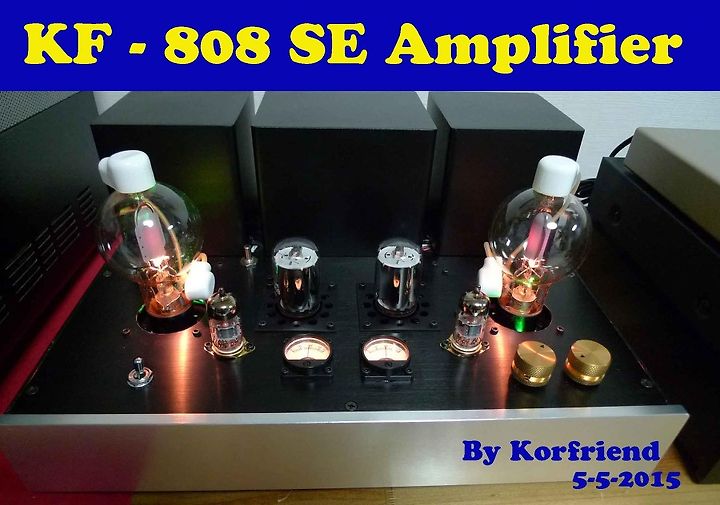

KF-808 SE Amp
pwporo
2015. 7. 27. 09:49
조회 수: 396, 2015-05-12 17:37:42(2015-05-06)
----------------------------여기로 옮겨 왔습니다.-----------------------
양해를 구합니다 ------ 외부인의 참고를 위해서 Amp 이름을 KF-808 SE 로 했습니다 -----
제작 솜씨가 Pro 급으로 오랫만에 좋은 제적기를 기대해 봅니다.
-----

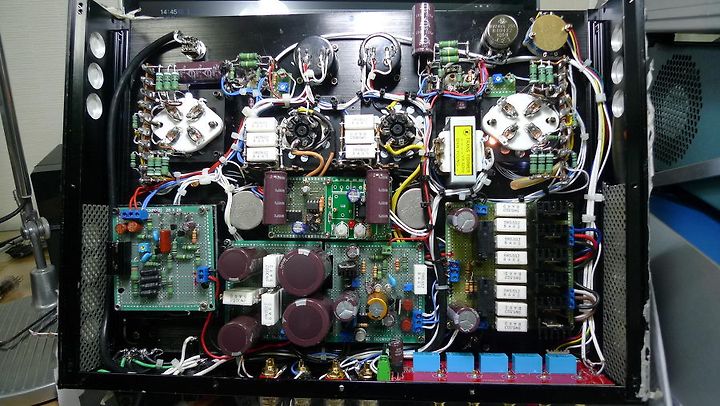

각 모듈별 회로도, 전체 배선도, 각부 전압, 파형 등을 볼 수 있으면 좋겠는데요, 전원 지연 회로 보여 주실 수 있겠습니까?
-------
제작기에 다 올리려 했는데, 우선 먼저 올립니다. 약간씩 변경하여 필요에 따라 조정하여 사용 합니다. 예를들면 2N7000 gate측 전해 콘덴서 용량이나 저항을 바꾸면 시간을 조절 할 수 있습니다. 또한, 350V 이상의 고압인 경우 제너 다이오드를 한개 더 연결하여 사용 합니다. 그리고, 가변 저항기 위 아래의 저항치를 바꾸어 가변 전압의 폭을 변경 할 수 있습니다.
그리고, IRF 830뒷단의 TR을 용량이 큰것으로 바꾸고, 에미터측 저항 값을 0.2 나 0.5 Ohm 1-2W 로 바꾸어 연결하면 전류량을 늘릴 수 있습니다. 본 회로는 기본이 old radio 클럽 김경원 오엠님이 개발하여 이상 없이 사용 되는 실용회로 입니다.
정전압과, 지연 그리고 가변이 가능한 회로이오니, 여러 가지로 응용하여 사용하시기 바랍니다.
