Low Distortion Amp

pwporo 2015. 7. 20. 07:11




조회 수: 2013, 2014-05-25 12:41:45(2014-05-09)





진공관 Amp 의 특성을 따지는 것은  구시대 꼴통들이나 하는 것으로  지금의 High End Audio 를 좀 한다는 사람들도 관심밖의 사항입니다. 그렇다고 구시대 꼴통들이 연구개발해서 만들어냈다는 사실을 부정할 수는 없을 겁니다.

이것만이 아니고 지금 우리가 누리고 있는 현대문명은 이미 이세상을 떠난 서양 할아버지들의 노력의 과실입니다.

진공관  Amp 의 Distortion 은 신호통로에 있는 Trans 와 진공관에서 만드러집니다.  저역과 고역의 주파수특성은 90%가 Trans 에 좌우 되지만 Harmonics Distortion (음질) 은 그 대부분을 진공관이 만들어 냅니다.

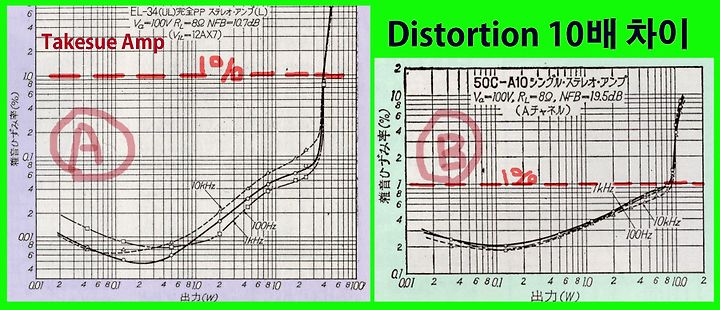

저의 경험으로는 Linearity 가 좋은 진공관으로 잘 조정하면 밑의 (B) 와 같은 특성이 얻어지지만 이것보다 1/10 의 저 THD (A) 는 아직은 저의 능력 밖입니다. 물론 잡지에 발표하는 특성들은 좋은 특성이 나왔기 때문에 발표하는 경우가 많습니다.

제작기사의 회로 만으로 같은 음향특성을 얻는다는 것은  확인할 길이 없지만 만약 얻어젔다면 우연이라고 할수 밖에 없습니다.

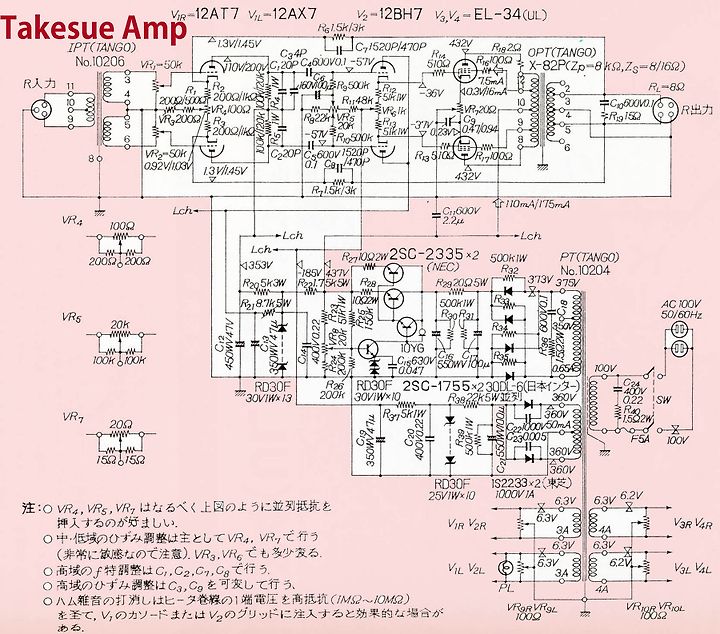

 (A) 의 특성이 나온  EL34 PP Amp 회로도를 밑에 올렸습니다.

위상반전 회로가 만들어내는 Distortion 은 회로 자체를 없에버리고 입력부에서 부터 Trans 로 위상이 다른 신호를 만들었습니다.

모든 증폭단은 철저히 Bias 를 가변저항으로 미세조절 해서 Balance 를 잡고 있습니다.  또 외부 AC 입력 전압 변동도 정전압 회로 를 사용해서 차단 하고 있습니다.

진공관 자체의 특성 오차는 미세조절로 극복하고 있지만 계속되는  노화변동은 막을길이 없습니다. 우리 사람도 그렇고 ----



 Low Distortion 을 얻을려면 이렇게 까지 해야하나 -- 고민 중입니다.



--------------- 위의  2가지 특성은 모두 일본 원로/대가 KazumaTakesue 씨의 작품 중에서  -----------------



------------------------------------

THD 가 전 출력대에서 0.1% 이하라면 THD 의 내용이 아떠하든 소리도 고급 반도체 Amp 나 다를 것이 없다고 봅니다.

진공관 Fan 의 관점에서는 "봐라 진공관으로도 가능하다 !!" -> 반도체 필요 없다!!

------

반도체 특성을 만드는 것이 아니고 잘 만들면 반도체 특성을 어느정도 따라간다는 이야기이고
소리도 반도체 Amp 나 별로 다르지 않게 됀다는 것이지요.

같은 음원을 사용해서 Speaker 를 울리는데 진공관, 반도체 따지지 않고 제대로 만든 Amp 라 면 Speaker 에서 나오는 소리는 모두 같아야  당연한것이 아니겠습니까?

------

<반도체 앰프의 소리와 진공관 앰프의 소리가 같다>  잘만든  Ultra Fidelity 진공관 Amp 라면  듣기에 그런 소리가 가능하지만
같은 기술수준의 Amp는 불가능 하다고 봅니다. 좋던 나쁘던 진공관 Amp 에서나는 소리는 모두가 진공관 Amp 소리 입니다.

먼저 자기의 귀를 교육해서 수준급 장비로 진공관/반도체 Amp -- LP/CD 음원 많이 들어보고 자기의 기준을 만들어야 합니다.


음악 재생에는 진공관 Amp 그것도 300B SE 가 최고다 하고 시작한 것이 진공관으로 형성된 High End Audio 입니다.


진공관 Amp 는모두 더 큰 출력 더 좋은 특성을 향해서 발전하다가 반도체가 나오자 미국서는 진공관 Amp 전문가/대가 들은 모두가 서로 경쟁적으로   반도체 Amp 개발에 뛰어들어 진공관에서 할수없었던 고성능 Amp 를 개발해 냈습니다. 1960년대 초에 저도 일부 참여 했습니다.

---

저의 연구 목표는 THD 1% 이내에서 자기가 원하는 궁극의 진공관 Amp 소리를 만들어 내는 것입니다.



제  이론으로는  THD 0.1%  급의 Amp   (남이 만들었으니 나도 할수있다는 가정하에서)  를 만들어야 여기에 자기가 원하는 양념 - Harmonics - 를 1% 까지 덮어 씌우는 방식입니다. 결과적으로  이런특성이 만들어진 것이 Shishido 808 Amp (7W 출력->1% THD) 라고 봅니다.

----

여기 댓글을 다시 읽어보니 극단적으로 표현하면 진공관 Amp 는 좋은 소리를 내고 반도체 Amp 는 소리가 나뿌다 -- 이런식으로 이미 독자들의 인식이 고정 돼 있는 것 같습니다.

Jalbum 님의 유리 표현을 빌린다면, 반도체 Amp는 투명한 유리이고, 진공관 Amp 는 착색됀 유리입니다.

착색을  최대한 제거하면 투명유리와 거의 같아진다 --- (잘 만든 진공관 Amp)
흐린날씨도 푸른색 창을 통해서 보면 더 좋게 보입니다. 흐린하늘도 -> 푸른하늘

일본 Audio 원로들은 한 평생을 푸른색 창을 통해서 세상을 봤습니다.
생전 처음으로 창을 제거하고 세상을 보게 됐습니다.  더 좋아야할 경치인데 -- 이건 아니다 -- 였습니다.

----
