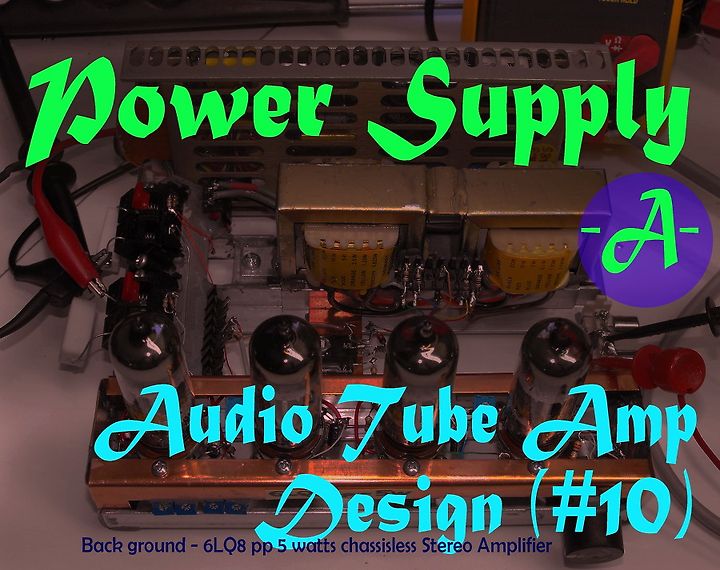

Audio Tube Amp Design (#10)

글쓴 시간: 2010-09-21 13:18:31

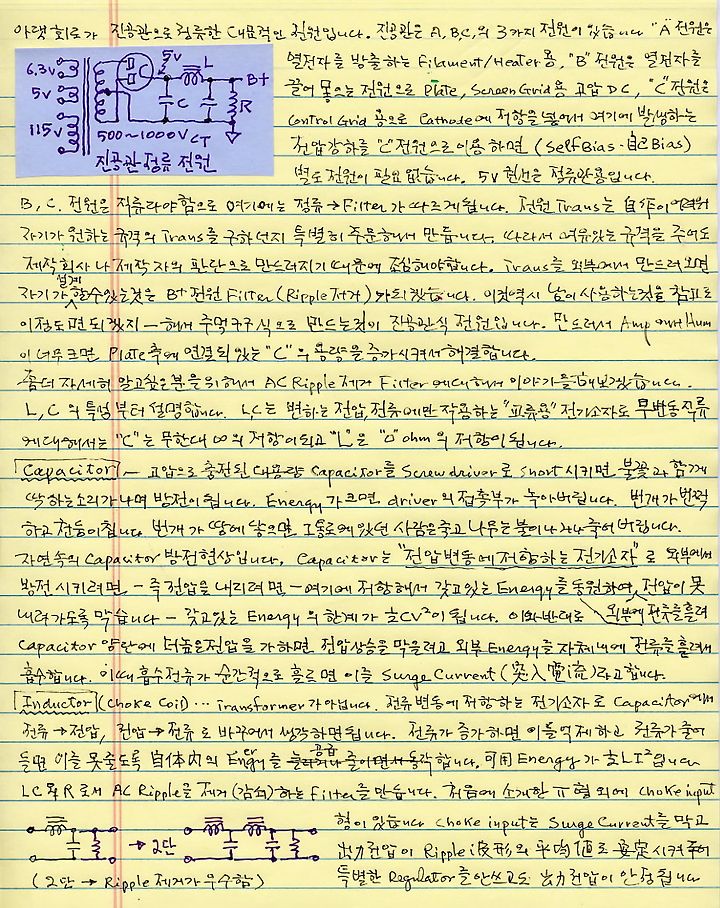

모든 진공관 Amp 용 으로 쓰이는 표준 전원회로 입니다. (A)진공관 정류, (B) 반도체 정류 로 나누겠습니다.

6.3V 방열관 - 전기적으로 절연된 간접가열 - 이 아닌 직열관 들도 있습니다.

이들은 별도의 독립된 권선을 전원 Trans 에서 만들어주고 60Hz에서 생기는 Hum을

Hum balancer라고 불리는 가변저항을 써서 중화 시킴니다.
